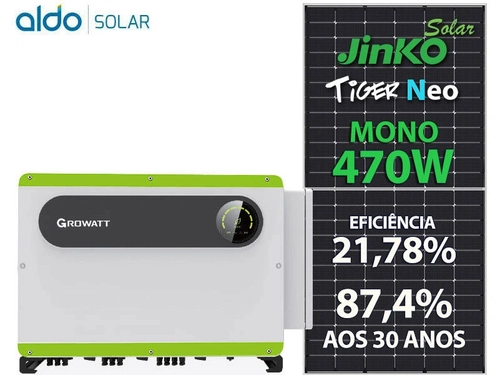

Gerador De Energia Solar Growatt Sem Estrutura Growatt Gf 902,4kwp Jinko Tiger Neo Mono 470w Max-x 100kw 10mppt Trif 380v
Ref.: A196994-6O
Gerador De Energia Solar Growatt Sem Estrutura Growatt Gf 902,4kwp Jinko Tiger Neo Mono 470w Max-x 100kw 10mppt Trif 380v
R$ 1.278.809,00
ou 12x de R$ 133.471,57 no cartão
Descrição
Gerador de Energia Fotovoltaico com potência de 902,4 kWp
Principais recursos do Painel
Célula tipo N
Alta eficiência da célula mesmo em condições de baixa irradiação.
Menor degradação ao decorrer de sua vida útil.
Melhor coeficiente de temperatura.
Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.
Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos
Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215
Dados elétricos
Potência no ponto máximo de potência - 470W
Tensão no ponto máximo de potência - 35,05V
Corrente no ponto máximo de potência -13,41A
Tensão em Circuito Aberto - 42,38V
Corrente de Curto Circuito - 14,15A
Eficiência = 21,78%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.30% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Formato 1903 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 24,2 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68
*Informações do Inversor
Dados de entrada:
Tensão máx. de entrada 1100 VCC
Área de tensão MPP 180~1000 VCC
Tensão nominal de entrada 600 VCC
Corrente DC máxima por MPPT 30A
Rastreadores de MPPT 10
Numeros de arranjos por MPPT 2
Dados de saída
Potência nominal de saída 100KW
Tensão nominal trifasico 380V (3NPE)
Frequência nominal 60Hz
Faixa de frequência 55~65
Corrente máx. de saída 144.3A
Eficiência máxima 98.8%
THDi <3%
Dispositivos de proteção
Proteção contra polaridade reversa CC
Interruptor CC
Proteção de sobretensão CC
Proteção de sobrecorrente de saída
Monitoramento de falta de terra
Monitoramento da rede eletrica
Monitoramento
Datalogger Wireless incluso
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área mínima necessária - 4128 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
12 arranjos de 20 painéis em série
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol
Qual é a diferença entre kW e kWh nos geradores?
kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.
Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).
Atenção o gerador tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.
Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar das regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês
***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar das regiões do Brasil por m²
::
O gerador de energia fotovoltaico de 902,4 kWp é composto por:
8 INVERSOR SOLAR GROWATT ON GRID MAX100KTL3-X LV 100KW TRIFASICO 380V 10MPPT 20 ENTRADAS MONITORAMENTO
8000 CABO SOLAR 2K SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC PRETO
8000 CABO SOLAR 2K SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO
1920 PAINEL SOLAR JINKO JKM470N-60HL4-V TIGER NEO 470W 120 CEL. N TYPE MONO 21,78% EFICIENCIA
160 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
Regulamentação:
A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.
LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
