O sistema SQFlex é constituído por modelos de bombas submersas com inversores incorporados e alimentados por fontes de energias renováveis para bombeamento de água.

Graças ao seu desempenho e flexibilidade de funcionamento em corrente continua (CC) e alternada (CA), o sistema SQFlex pode ser combinado e adaptado para satisfazer quaisquer necessidades no local de instalação. O sistema conta, também, com uma ampla gama de tensão, detecção integrada de ponto de energia máximo (MPPT), bem como proteções contra funcionamento a seco, tensão e sobrecarga.

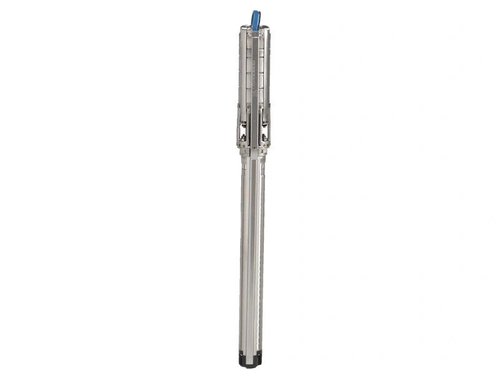

A bomba centrífuga SQF 5A-7 de 4 polegadas destina-se a alturas manométricas baixas e grandes taxas de vazão.

Características Elétricas:

• Tipo de motor: MSF3
• Potência absorvida - P1: 1.4 kW
• Tensão nominal AC: 1 x 90-240V
• Tensão nominal DC: 30-300V
• Corrente nominal: 8.4A
• Fator de potência: 1.0
• Velocidade nominal: 3600 rpm
• Método de arranque: Direto
• Classe de proteção (IEC 34-5): IP68
• Classe de isolamento (IEC 85): F
• Comprimento do cabo: 2 m

Tabela de Performance:

*** Os valores apresentados abaixo podem sobre variações por diferença de irradiação solar de cada região, dimensionamento da altura manométrica, características do poço, entre outros fatores relevantes que envolvem cada projeto. Portanto, para se obter números mais precisos sugerimos que seja utilizado o sistema de dimensionamento do fabricante, clicando aqui!



Características Físicas:

• Altura da bomba: 905mm
• Diâmetro da bomba: 101mm
• Peso líquido: 9.58kg
• Peso bruto: 10.7kg
• Volume: 0.028 m³

Instalação:

• Pressão ambiente máxima: 15 bar
• Descarga da bomba: Rp 1 1/2
• Diâmetro mínimo do furo: 104 mm

Materiais de Construção:

• Bomba: Aço inoxidável | DIN W.-Nr. 1.4301 | AISI 304
• Impulsor: Aço inoxidável | DIN W.-Nr. 1.4301
• Rotor: Aço inoxidável | DIN W.-Nr. 1.4301 | AISI 304
• Estator: Aço inoxidável | EPDM | DIN W.-Nr. 1.4301 | AISI 304

Proteções:

Elétricas:
• Contra funcionamento sem água
• Contra sobrecarga e subcarga
• Contra sobrecorrente e subcorrente
• Contra sobretensão e subtensão
• Contra quedas de energia

Galvânicas:
Anodos de sacrifício para proteção contra alto teor de cloreto (água salobra)

Por Camisa de Refrigeração:
• Garante o fluxo e resfriamento do motor
• Evita o acúmulode depósitos (manganês de ferro)
• Evita areia e lodo quando o poço está se alimentando acima do motor
