Gerador de Energia Fotovoltaico com potência de 13,2 kWp

Principais recursos do Painel

Tecnologia Multi Busbar
Fabricado com células PERC 11BB, a configuração half-cell dos modulos oferece vantagens de maior geração de potência, melhor performance em temperatura, redução dos efeitos dos efeitos de sombreamento na geração de energia, menor risco de hot spot, assim como uma melhor tolerância para cargas mecânicas.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 25 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC TS 62941
Produtos com certificação IEC TS 62615, IEC 61730, UL 61215, UL 61730

Dados elétricos
Potência no ponto máximo de potência - 550W
Tensão no ponto máximo de potência - 41,96V:
Corrente no ponto máximo de potência - 13,11A
Tensão em Circuito Aberto - 49,90V
Corrente de Curto Circuito - 14A
Eficiência = 21,3%
Tolerância de potencias positiva 0~+5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.275% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

* Informações do Inversor

Dados de entrada:

Tensão máx. de entrada 1100 VCC
Área de tensão MPP 200~1000 VCC
Tensão nominal de entrada 580 VCC
Corrente máxima por MPPT - 25A
Corrente máxima de curto por MPPT 32A
Rastreadores de MPPT 2
Números de arranjos por MPPT - 2 entradas

Dados de saída

Potência nominal de saída 15KW
Tensão nominal 380V (3NPE)
Frequência nominal 60Hz
Corrente máx. de saída 24.2A
Eficiência máxima 98.75%
THDi <3%< /p>

Monitoramento

Datalogger Wireless incluso

DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS

Área minima necessária - 61,92 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
1 arranjo de 12 Painéis em série na MPPT1
1 arranjo de 12 Painéis em série na MPPT2
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

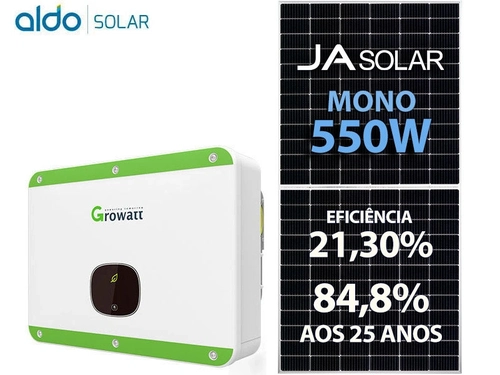

O gerador de energia fotovoltaico de 13,2 kWp é composto por:
1 INVERSOR SOLAR GROWATT ON GRID MID15KTL3-X 15KW TRIFASICO 380V 2MPPT MONITORAMENTO
6 ESTRUTURA SOLAR ROMAGNOLE 412135 RS-327 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
6 ESTRUTURA SOLAR ROMAGNOLE 412211 RS-298 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO METAL
24 PAINEL SOLAR JA JAM72S30-550/MR 550W DEEP BLUE 144 CEL MONO HALF CELL 21,3% EFICIENCIA
4 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 VERMELHO

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamentoda Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
